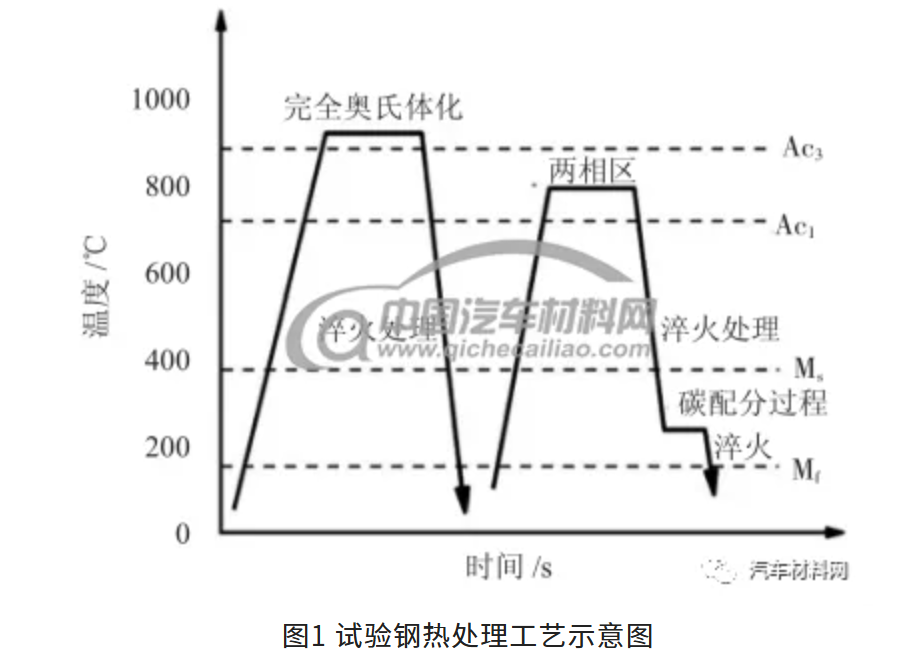

热处理工艺对硅锰钢组织和力学性能的影响为了提高Q&P 钢的强度、塑性性能，将试验钢经过奥氏体逆转变+淬火配分工艺处理。通过SEM、XRD 和室温拉伸试验分析了试验钢的相变、元素配分行为和力学性能。结果表明，ART-Q&P 钢的马氏体板条边界模糊光滑，部分马氏体表现出一定的回火特征；铁素体为针状或不规则块状，针状铁素体存在于马氏体板条之间。逆转变过程可进一步促进C 和Mn在高温下配分，使奥氏体更加稳定，室温下得到更多的残余奥氏体。相比I&QP 处理，经ART-Q&P 处理后,试验钢获得了良好的强度塑性结合，抗拉强度为1191MPa，总伸长率为14.47%，强塑积达17.24GPa·%。
