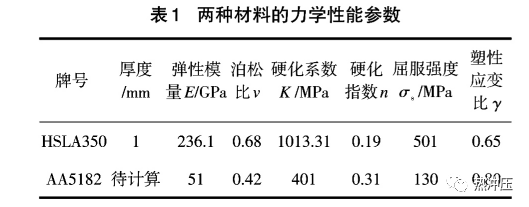

为实现某品牌汽车引擎盖加强板的轻量化设计，利用等强度和等抗凹性原则将高强钢HsLA350替换为铝合金AA5182，零件重量下降了43．92％。以铝合金AA5182为研究对象，结合数值模拟研究其热冲压成形性能，通过正交试验结合LING0软件对其进行热冲压工艺参数多目标优化，获得影响零件成形质量主次因素为压边力、板料初始温度、模具温度、保压时间，最优热冲压工艺参数为压边力50kN、板料初始温度510℃、模具温度80℃、保压时间3s。以最优热冲压工艺参数进行热冲压模拟试验，结果表明零件成形质量较好，零件的最大减薄率为5．95％，最大回弹量为0．969 mm，最大减薄率和最大回弹量均符合零件设计要求。

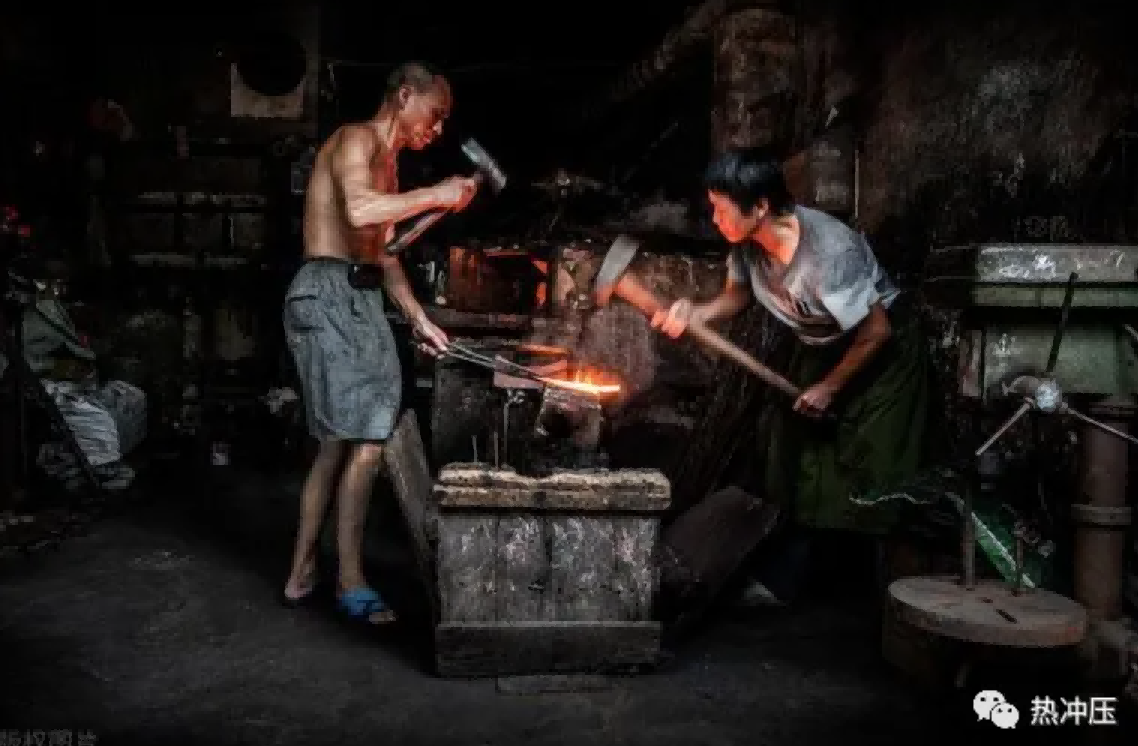

小时候我们看过铁匠师傅，把烧红的铁敲打成型后，将其突然插入水桶中。后来才知道，这叫淬火，是热处理工艺中的一种。其原理是铁加热到高温以后，对碳的固溶度增加，碳固溶在铁原子的晶体结构中形成奥氏体，而奥氏体只能在高温时存在，常温时只存在很少的奥氏体，随着温度下降，奥氏体要转变为其他晶体组织，其中马氏体硬度最高，而马氏体的形成需要快速冷却，所以放在水中快速冷却形成马氏体，于是钢铁就会变得很硬。
