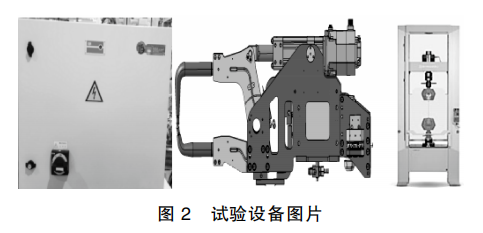

热成型钢点焊焊接性及参数对力学性能 影响的研究热成型板在点焊时容易出现虚焊、飞溅严重等问题。为研究热成型钢可焊性分析及参数对接头力学性能影响，采用1.0 mm厚度的B1500HS钢板进行试验。研究表明，B1500HS钢板具有良好的可焊性；焊点的强度随着焊接电流的增加呈先增加后下降的趋势。软规范焊点最大剪切力高于硬规范的最大剪切力，焊接时间在240～300 ms，焊接电流在9.5～10.0 kA时焊接接头强度最高。热成型钢受剪切力时存在一定比例的界面断裂的概率。剪切试验环境下界面断裂的强度在12.07 kN以下，纽扣断裂的强度在12.14～17.42 kN，纽扣形式断裂车身结构安全性能更高。
